先楫HPM SDK代码本地化与VsCode开发

先楫HPM SDK代码本地化与VsCode/CLion调试与开发开发

本文记录先楫HPM SDK创建项目, 并使用JLink + VsCode/CLion进行调试与开发的过程.

1. SDK代码本地化

1.1 总览

新建独立于SDK的工作目录
选取SDK中的示例项目, 复制到工作目录
选择接近项目的board文件夹, 复制到工作目录, 修改名称和配置
使用start_gui生产工程并进行测试
使用cmake管理工程, 修改CmakeLists.txt文件
代码本地化

1.2 实操

1.2.1 创建工作目录

工作目录为 F:\Projects\hpm , 创建应用路径为 F:\Projects\hpm\ethernet_app

选取demo项目, 以 lwip_tcpecho_freertos_socket 为例, 复制 lwip_tcpecho_freertos_socket 和它的依赖文件夹

CMAKE

project(lwip_tcpecho_freertos_socket_example)
sdk_inc(../ports/freertos/single)
sdk_inc(../ports/freertos/single/arch)
sdk_inc(../common/single)
sdk_inc(inc)
sdk_inc(inc/app)

可以看到此demo项目依赖的文件夹有 ports 和 common , 所以需要将这两个文件夹复制到应用路径下

1.2.2 选取board文件夹

在工作目录创建board文件夹, 选取接近项目的board文件夹, 我的板子为 HPM6E00EVK_RevB , 选择 hpm6e00evk 复制到 board 文件夹下

可以自定义修改文件夹名称, 这里修改为 hpm6e00_net , 同时文件夹内的 yml 文件也需要修改为和文件夹同名称

如果需要使用 openocd 进行调试, 需要复制对应的 openocd (hpm_sdk\boards\openocd\boards\xxx.yml) 配置文件到board目录下, 同时要改名为和上面的自定义名称相同

1.2.3 使用start_gui生产工程并进行测试

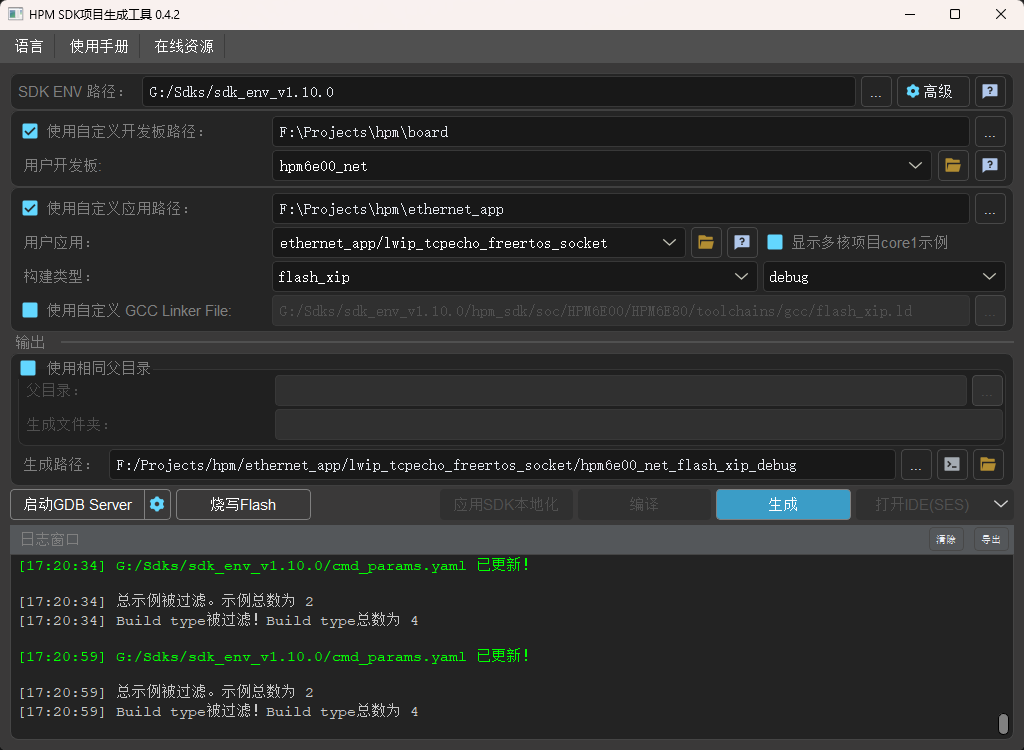

打开 start_gui.exe , 勾选 使用自定义开发板路径 并定位到 board 文件夹, 勾选 使用自定义应用路径 并定位到 ethernet_app 文件夹, 点击 生成 按钮

Snipaste 2026 02 05 17 23 02

1.2.4 代码本地化

生成完毕应用后, 点击 应用SDK本地化 即可将SDK代码本地化到应用路径下, 从而脱离官方SDK的束缚

2. CMake配置

选择应用目录下的 CMakeLists.txt 文件, 添加以下内容

CMAKE

set(BOARD ${LOCALIZED_BOARD})
### END ###
set(BOARD_SEARCH_PATH "${CMAKE_CURRENT_SOURCE_DIR}/../board")   # 添加board文件夹搜索路径
set(CMAKE_EXPORT_COMPILE_COMMANDS ON)  # 生成compile_commands.json文件

find_package(hpm-sdk REQUIRED HINTS $ENV{HPM_SDK_BASE})

sdk_compile_definitions(-D__DISABLE_AUTO_NEGO=0)
sdk_compile_definitions(-D__ENABLE_ENET_RECEIVE_INTERRUPT=0)
sdk_compile_definitions(-DLWIP_DHCP=0)
sdk_compile_definitions(-DUSE_LWIPOPTS_APP_H=1)
sdk_compile_definitions(-DLWIP_SUPPORT_CUSTOM_PBUF=1)

project(lwip_http_server_example)
sdk_inc(../ports/baremetal/single)
sdk_inc(../ports/baremetal/single/arch)
sdk_inc(../common)
sdk_inc(../common/single)
sdk_inc(inc)

sdk_app_src(../ports/baremetal/single/arch/sys_arch.c)
sdk_app_src(../ports/baremetal/single/ethernetif.c)
sdk_app_src(../common/single/common.c)
sdk_app_src(../common/single/netconf.c)
sdk_app_src(src/lwip.c)
sdk_ses_opt_debug_connection(J-Link) # 如果使用ses编辑器, 且使用J-Link调试, 添加以下内容可以使ses自动使用jlink
generate_ide_projects()

3. VsCode配置

3.1 配置插件

安装插件:

CMake Tools (ms-vscode.cmake-tools)
clangd (llvm-vs-code-extensions.vscode-clangd)
Cortex-Debug (marus25.cortex-debug)

在插件配置中配置cortex-debug插件:

JSONC

{
    "cortex-debug.JLinkGDBServerPath": "D:/SEGGER/JLink/JLinkGDBServerCL.exe",  // JLink GDB Server 路径
    "cortex-debug.gdbPath": "riscv32-unknown-elf-gdb.exe",  // GDB 路径
}

3.2 配置VsCode

cmake工具包选择未指定, 用来自动搜寻 (需要保证在环境变量中)

修改 .vscode/settings.json 文件, 配置Cmake和Clangd

JSONC

{
    "cmake.sourceDirectory": "${workspaceFolder}/ethernet_app/lwip_tcpecho_freertos_socket",  // 项目源码路径
    "cmake.generator": "Ninja",  // hpm只能使用ninja生成器
    "clangd.enable": true,
    "clangd.arguments": [
        "--background-index",
        "--compile-commands-dir=${workspaceFolder}/build",
        "--query-driver=**/*riscv32-unknown-elf*",
    ]
}

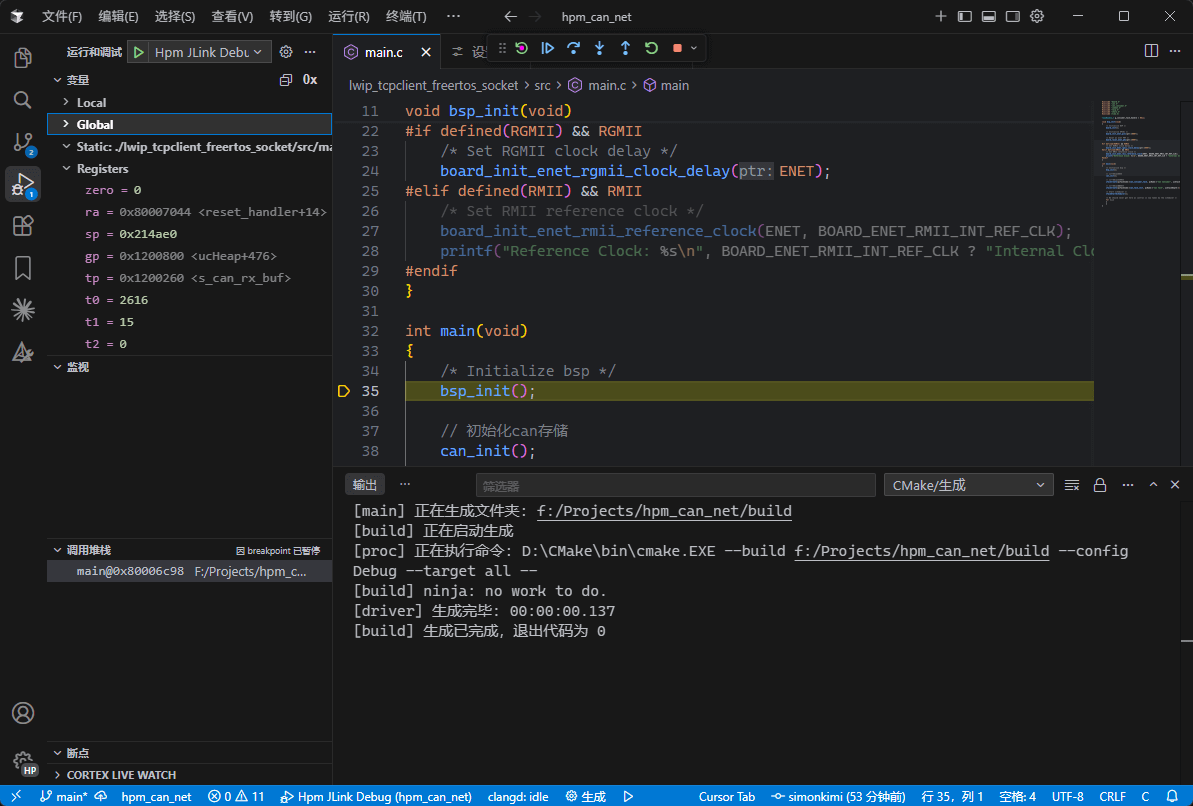

3.3 配置调试器

在 .vscode/launch.json 文件中, 配置调试器:

JSONC

{
    "version": "0.2.0",
    "configurations": [
        {
            "name": "Hpm JLink Debug",
            "cwd": "${workspaceFolder}",
            "executable": "${workspaceFolder}/build/output/demo.elf",  // 构建出的elf文件路径
            "request": "launch",
            "type": "cortex-debug",
            "runToEntryPoint": "main",
            "servertype": "jlink",
            "interface": "jtag",
            "device": "HPM6E80xVMx",  // 对应的芯片型号
        }
    ]
}
