先楫HPM SDK代码本地化与VsCode开发

先楫HPM SDK代码本地化与VsCode开发

1. 总览

1. 新建独立于SDK的工作目录

2. 选取SDK中的示例项目, 复制到工作目录

3. 选择接近项目的board文件夹, 复制到工作目录, 修改名称和配置

4. 使用start_gui生产工程并进行测试

5. 使用cmake管理工程, 修改CmakeLists.txt文件

6. 代码本地化

2. 实操

2.1 创建工作目录

工作目录为 F:\Projects\hpm , 创建应用路径为 F:\Projects\hpm\ethernet_app

选取demo项目, 以 lwip_tcpecho_freertos_socket 为例, 复制 lwip_tcpecho_freertos_socket 和它的依赖文件夹

project(lwip_tcpecho_freertos_socket_example)
sdk_inc(../ports/freertos/single)
sdk_inc(../ports/freertos/single/arch)
sdk_inc(../common/single)
sdk_inc(inc)
sdk_inc(inc/app)

可以看到此demo项目依赖的文件夹有 ports 和 common , 所以需要将这两个文件夹复制到应用路径下

2.2 选取board文件夹

在工作目录创建board文件夹, 选取接近项目的board文件夹, 我的板子为 HPM6E00EVK_RevB , 选择 hpm6e00evk 复制到 board 文件夹下

可以自定义修改文件夹名称, 这里修改为 hpm6e00_net , 同时文件夹内的 yml 文件也需要修改为和文件夹同名称

如果需要使用 openocd 进行调试, 需要复制对应的 openocd (hpm_sdk\boards\openocd\boards\xxx.yml) 配置文件到board目录下, 同时要改名为和上面的自定义名称相同

2.3 使用start_gui生产工程并进行测试

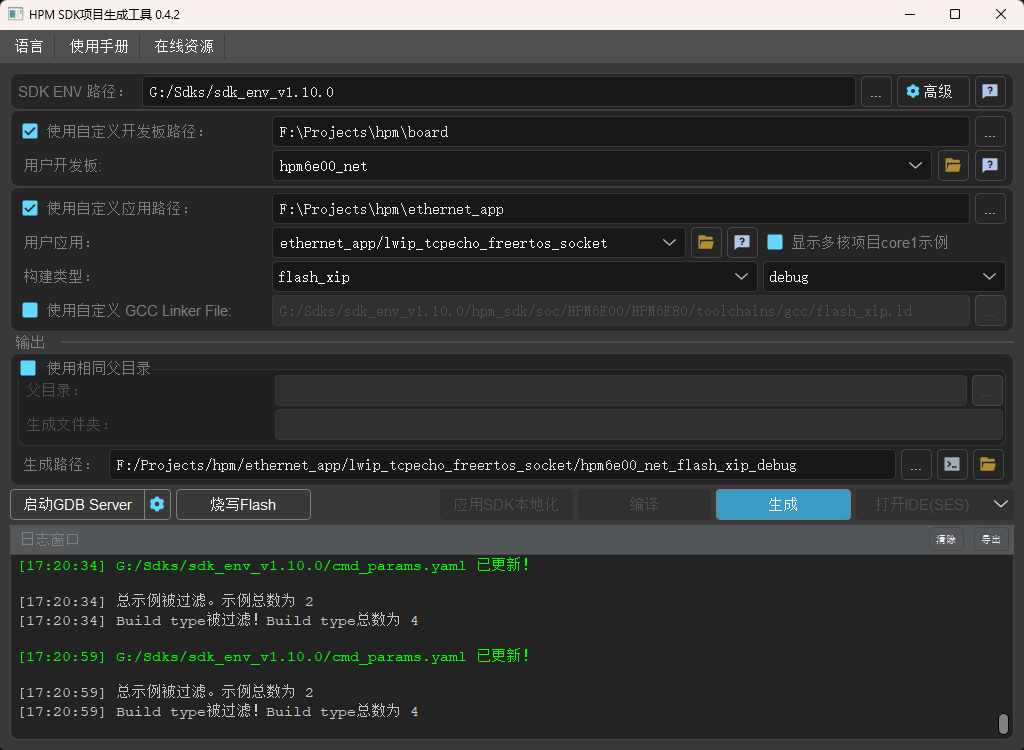

打开 start_gui.exe , 勾选 使用自定义开发板路径 并定位到 board 文件夹, 勾选 使用自定义应用路径 并定位到 ethernet_app 文件夹, 点击 生成 按钮

2.4 代码本地化

生成完毕应用后, 点击 应用SDK本地化 即可将SDK代码本地化到应用路径下, 从而脱离官方SDK的束缚

2.5 Cmake 与 VsCode开发

打开VsCode, Cmake选择应用目录下的 CMakeLists.txt 文件, 同时需要修改一点文件

在CmakeLists.txt文件中, 添加以下内容

# 添加board文件夹搜索路径
set(BOARD_SEARCH_PATH "${CMAKE_CURRENT_SOURCE_DIR}/../../board")

# 生成compile_commands.json文件
set(CMAKE_EXPORT_COMPILE_COMMANDS ON)

# 如果使用J-Link调试, 添加以下内容
sdk_ses_opt_debug_connection(J-Link)

工具包选择未指定用来自动搜寻 (需要保证在环境变量中)

修改 .vscode.json 文件, 配置Cmake和Clangd

{
    "cmake.sourceDirectory": "${workspaceFolder}/ethernet_app/lwip_tcpecho_freertos_socket",
    "cmake.generator": "Ninja",
    "clangd.enable": true,
    "clangd.arguments": [
        "--background-index",
        "--compile-commands-dir=${workspaceFolder}/build",
        "--query-driver=**/*riscv32-unknown-elf*",
    ]
}
